郵 箱：18968269940@163.com
二維碼
硬度計(jì)、鹽霧試驗(yàn)箱、拉力試驗(yàn)機(jī)、金相設(shè)備
生產(chǎn)、銷售、代理儀器設(shè)備及維修與一體的服務(wù)型企業(yè)
技術(shù)支持：18968269940
慈溪允泰儀器有限公司
硬度計(jì)、鹽霧試驗(yàn)箱、拉力試驗(yàn)機(jī)、金相設(shè)備
生產(chǎn)、銷售、代理儀器設(shè)備及維修與一體的服務(wù)型企業(yè)
技術(shù)支持：18968269940
二維碼
慈溪允泰儀器有限公司
電 話：0574-86875091

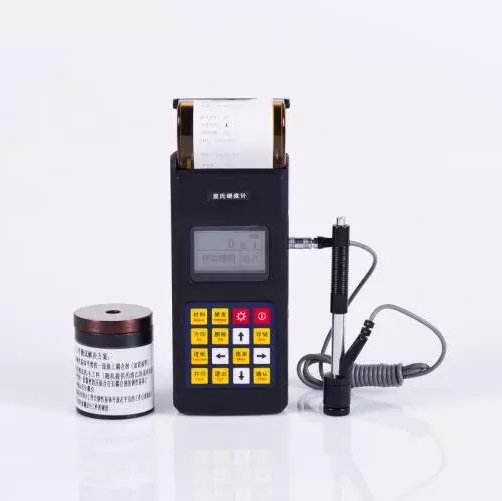

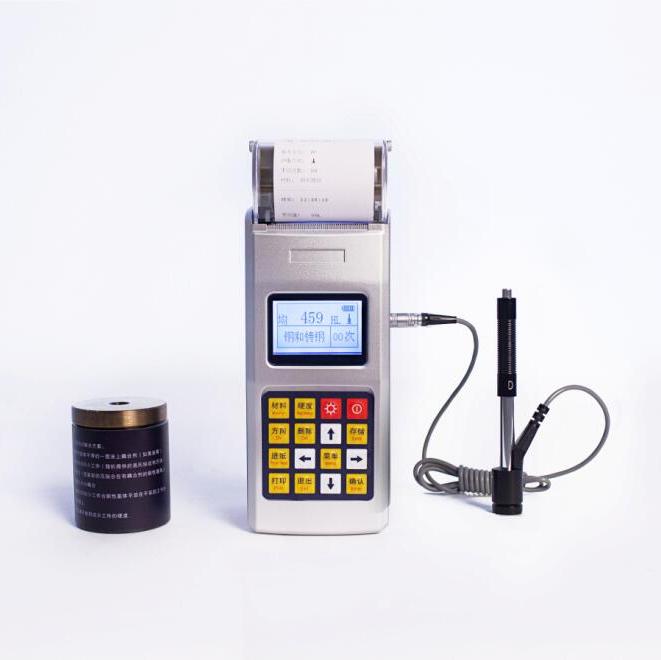

l 依據(jù)里氏硬度測量原理，主要用于打洛氏和布氏，也稱為便攜洛布氏硬度計(jì)，開機(jī)即顯示洛氏測值界面。
l 洛氏硬度試塊。
l 配D型沖擊裝置，用戶后續(xù)試塊耗材成本節(jié)省90%
l 硬度與抗拉強(qiáng)度間的相互轉(zhuǎn)換；
l 可顯示測量值、平均值、日期、沖擊方向、測試次數(shù)、測試材料、硬度制等信息；
l 一臺主機(jī)可配備7種不同沖擊裝置使用，更換時(shí)不需校準(zhǔn)，自動識別；
l 可輸入測試日期及代號；
l 具有示值軟校準(zhǔn)功能；
l 有充電指示及低壓報(bào)警功能；
l 可打印測試結(jié)果；
l 可自動關(guān)機(jī)；
l 可自行更換充電電池。
【適用范圍】
● 已安裝的機(jī)械或組裝部件；
● 模具型腔；
● 重型工件；
● 壓力容器、汽輪發(fā)電機(jī)組及其設(shè)備的失效分析；
● 測量空間狹小的工件；
● 軸承及其它零件；
● 金屬材料倉庫的材料區(qū)分；
● 大型工件大范圍內(nèi)多處測量部位的檢驗(yàn)。
【主要用途】
1、大批量生產(chǎn)過程中產(chǎn)品的硬度檢測，一般標(biāo)配的一套即能達(dá)到檢測要求.
2、退火、回火、淬火等熱處理的硬度檢測，選型時(shí)需要如果有硬化層，需要注意硬化層的厚度，硬化層薄的話，需要選擇C型沖擊裝置
3、軸承檢測硬度時(shí)需要注意其軸承直徑，若直徑太小需要選擇異型支撐環(huán)
4、齒輪硬度檢測時(shí)如果齒輪過小需要選擇DL沖擊裝置
5、鑄件檢測時(shí)，如果表現(xiàn)光潔度處理有難度時(shí)，需要選擇G型沖擊裝置。
【技術(shù)參數(shù)】
項(xiàng)目名稱 | YT140 |
測量范圍 | 100 ~ 990HLD |
示值誤差/重復(fù)性 | ±6HLD（HLD=760）/ 6HLD（HLD=760） |
存儲 | 600組 |
可識別沖擊裝置 | D、G、C、DL、DC、D+15、DS |
沖擊裝置插口 | LEMO插口 |
測量方向 | 360° |
硬度制式 | HL、HB、HRC、HRB、HV、HS |
PC通訊 | 有 |
電源 | 鋰電充電電池 |
打印紙直徑 | 26.7±0.5mm |
打印紙寬 | 56.5±0.5mm |
充電規(guī)格 | 9V/1800mA |
充電時(shí)間 | 3 - 6小時(shí) |
工作時(shí)間 | 10小時(shí) |
殼體材料 | 塑料外殼 |
外形尺寸 | 230*86*46 mm |
重量 | 400g |
標(biāo)準(zhǔn)配置 | 主機(jī)、D型沖擊裝置、標(biāo)準(zhǔn)試塊、小支撐環(huán)、尼龍刷、充電器、打印紙 |
可選配置 | 異型支撐環(huán)、沖擊裝置、標(biāo)準(zhǔn)試塊、通訊軟件、電腦 |
注：使用里氏硬度計(jì)測量時(shí)需被測工件滿足一定的測試條件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不大于1.6um。在不滿足上述條件時(shí)需要穩(wěn)固支撐或密實(shí)耦合！
里氏硬度計(jì)可選配件，8種沖擊裝置、各種異型支撐環(huán)、PC通訊軟件
【沖擊裝置測試范圍】
材料 | 硬度制 | 沖擊裝置 | ||||||
D/DC | C | G | DL | |||||
Steel and cast steel 鋼和鑄鋼 | HRC | 68.5 | 69.5 | 20.6～59.6～ | 99.9 | 99.9 | ||
HB | 651 | 683 | 646 | 646 | ||||
HV | 976 | 996 | 85～26.4～31.9～ | 99.4 | ||||
Steel 鍛鋼 | HB | 651 | 17.1～20.0～ | 83～80～ | 59.6～ | |||
HB | 651 | 83～ | ||||||
GC. IRON 灰鑄鐵 | 334 | 92～ | ||||||
NC、IRON 球墨鑄鐵 | HB | 387 | 140～ | |||||
C．ALUM 鑄鋁合金 | HB | 159 | 40～ | |||||
HRB | 95.3 | 60～ | ||||||
COPPER 純銅 | HB | 315 | <span "=""> | |||||
【異型沖擊裝置技術(shù)參數(shù)】
異型沖擊裝置 | DC（D）/DL | D+15 | C | G | E（需進(jìn)口） | |
沖擊能量 沖擊體質(zhì)量 | 11mJ 5.5g/7.2g | 11mJ 7.8g | 2.7mJ 3.0g | 90mJ 20.0g | 11mJ 5.5g | |
球頭硬度: 球頭直徑: 球頭材料: | 1600HV 3mm 碳化鎢 | 1600HV 3mm 碳化鎢 | 1600HV 3mm 碳化鎢 | 1600HV 5mm 碳化鎢 | 5000HV 3mm 金剛石 | |
沖擊裝置直徑: 沖擊裝置長度: 沖擊裝置重量: | 20mm 86(147)/ 75mm 50g | 20mm 162mm 80g | 20mm 141mm 75g | 30mm 254mm 250g | 20mm 155mm 80g | |
試件最大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV | |
試件表面平均 粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm | |
試件最小重量: 可直接測量 需穩(wěn)定支撐 需密實(shí)耦合 |
>5kg 2～5kg 0.05～2kg |
>5kg 2～5kg 0.05～2kg |
>1.5kg 0.5～1.5kg 0.02～0.5kg |
>15kg 5～15kg 0.5～5kg |
>5kg 2～5kg 0.05～2kg | |
試件最小厚度 密實(shí)耦合 硬化層最小深度 |
5mm ≥0.8mm |
5mm ≥0.8mm |
1mm ≥0.2mm |
10mm ≥1.2mm |
5mm ≥0.8mm | |
球頭壓痕尺寸 | ||||||
硬度 300HV 時(shí) | 壓痕直徑
壓痕深度
| 0.54mm
24μm | 0.54mm
24μm | 0.38mm
12μm | 1.03mm
53μm | 0.54mm
24μm |
硬度 600HV 時(shí) | 壓痕直徑
壓痕深度
| 0.54mm
17μm | 0.54mm
17μm | 0.32mm
8μm | 0.90mm
41μm | 0.54mm
17μm |
硬度 800HV 時(shí) | 壓痕直徑
壓痕深度
| 0.35mm
10μm | 0.35mm
10μm | 0.35mm
7μm | --
-- | 0.35mm
10μm |
沖擊裝置適用范圍 | DC型測量孔或園柱筒內(nèi)； DL型測量細(xì)長窄槽或孔； D型用于常規(guī)測量 | D+15型接觸面細(xì)小，加長，適宜測量溝槽或凹入的表面 | C型沖擊力小，對被測表面損傷很小，不破壞硬化層，適合測量小輕薄部件及表面硬化層。 | G型測量大厚重及表面較粗糙的鑄鍛件。 | E型測量硬度高的材料 | |
關(guān)于我們 新聞中心 產(chǎn)品中心 案例展示 服務(wù)支持 聯(lián)系我們
公司地址：寧波市北侖區(qū)明州西路179號? 電話：0574-86875091?? 傳真：?? 郵箱：18968269940@163.com
版權(quán)所有 寧波允泰供應(yīng)鏈管理有限公司 ??備案號：浙ICP備14032590號-5
